Rozchod koleje, měřený 14 mm pod temenem kolejnice je 1435 mm, vnější rozchod dvojkolí, měřený 10 mm nad styčnou kružnicí 1410 až 1426 mm. Vůle, kterou má dvojkolí vozidla v kolejovém kanálu, může být až 9 mm. Rozměry rozchodu koleje a dvojkolí jsou měřeny v jiných výškách, proto vůli dvojkolí v kolejovém kanálu počítáme 11 mm.

vůle dvojkolí

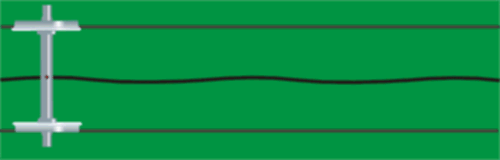

Vlnivý pohyb dvojkolí

Dvojkolí má v kolejovém kanálu vůli 11 mm. Pohyb dvojkolí v přímé koleji lze zjednodušeně znázornit jako pohyb dvou spojených kuželů, které se odvalují po rovnoběžných přímkách. Při vychýlení dvojkolí na jednu stranu rámci vůle se budou kola téhož dvojkolí odvalovat po dotykových kružnicích různých poloměrů a dvojkolí bude vráceno zpět do osy koleje.

sinusový pohyb dvojkolí

Dvojkolí koná vlnivý pohyb sinusového průběhu s amplitudou (vzdálenost největší výchylky středu nápravy od osy koleje) přibližně 5 mm a periodou mezi 10 a 20 m.
