Šroubovitá válcová pružina

Po konstrukční stránce se jedná o pružinu vzniklou stočením drátu z pružinové oceli do šroubovice s úpravou dosedacích závitů. Na obrázku 1 můžeme vidět tvar šroubovité pružiny a průřezy používaných drátů. Protože tato pružina nemá téměř žádné vnitřní tření, je její charakteristika je lineární (viz obr.2) a proto je nutné při jejím použití zařadit do konstrukce tlumící prvky.

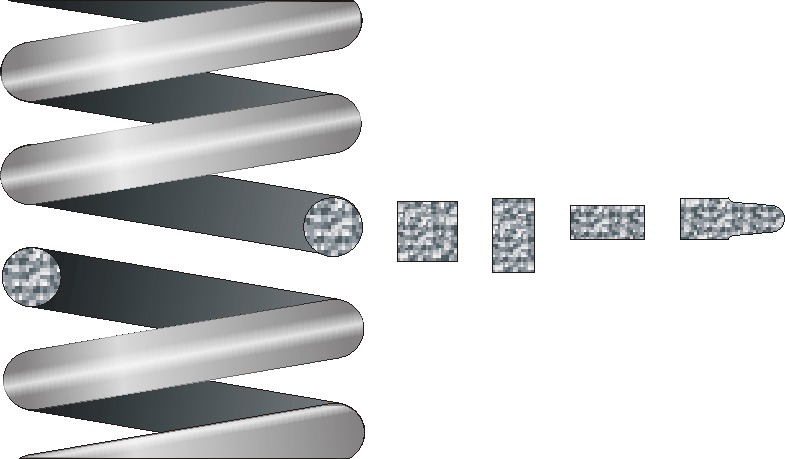

obr.1: konstrukce vinuté pružiny

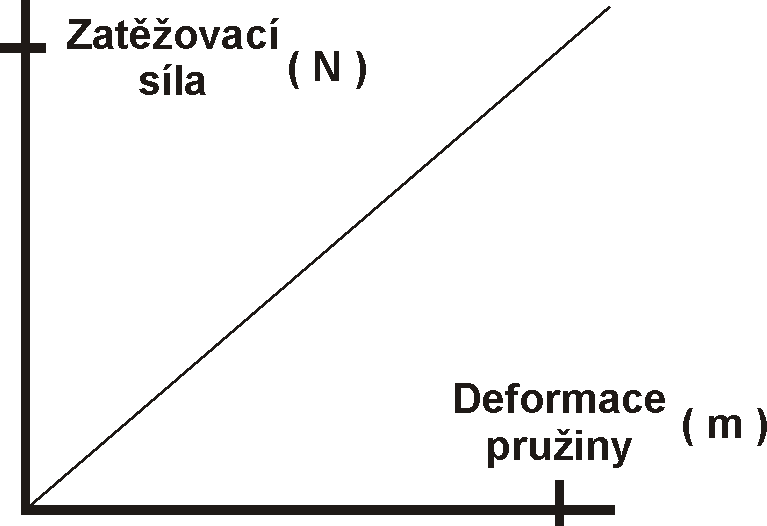

obr.2: charakteristika vinuté pružiny

Použití :

• Jako hlavní nosný prvek prvotního i druhotného vypružení
• Pružné závěsy listovích pružnic
• Pružné dorazy
• Pružiny mechanické části brzdy

---
