Podvozek 4ANc

Dvounápavový osobní podvozek s dvojitým vypružením kolébkové konstrukce s označením 4ANc je jedním z nejpoužívanějších podvozků v Polsku. Podvozek s rozvorem dvojkolí 2,5 metru je konstruován pro nejvyšší rychlost 160 km/h.

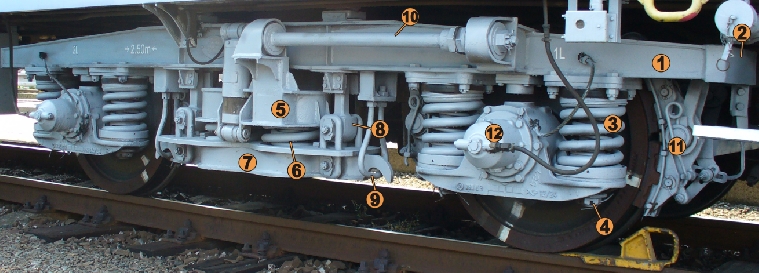

• Rám podvozku
  • 1 podélník
  • 2 příčná výztuha
• Vedení a vypružení ložiskové skříně
  • 3 pružina prvotního vypružení
  • 4 trn vedení dvojkolí
• Vypružení a uložení skříně vozu na podvozek
  • 5 kolébka
  • 6 pružina druhotného vypružení
  • 7 nosič pružin druhotného vypružení
  • 8 závěs nosiče pružin druhotného vypružení
  • 9 nouzový závěs nosiče pružin druhotného vypružení
  • 10 táhlo podélného vedení kolébky
• Brzda
  • 11 dvojčitá zdrž
  • 12 protismykový regulátor
