Prvotní vypružení podvozku Tatra 1-740

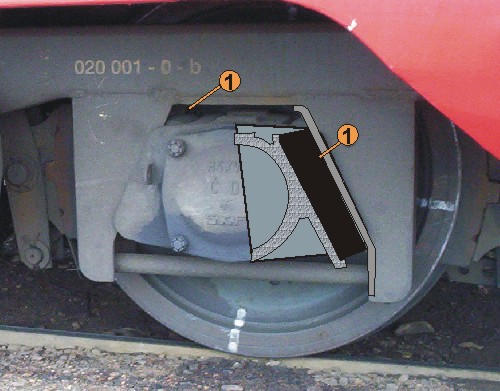

Ložiskové skříně jsou uloženy v kónickém vedení konzol rámu podvozku. Tvar ložiskové skříně odpovídá tvaru prostoru, vytvořeného mezi konzolami. Mezi ložiskové skříně a konzoly jsou vloženy pryžové bloky 1, které slouží jako prvotní vypružení a zároveň vedení dvojkolí.

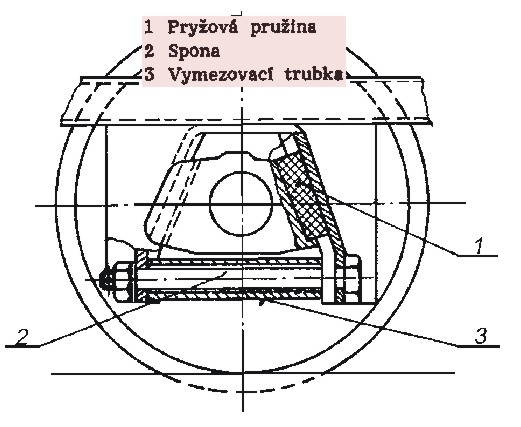

V příčném směru je dvojkolí vedeno přesahy ložiskové skříně přes konzoly rámu. Pro rovnoměrné rozložení zatěžujících sil na konzoly rámu a jako záchytka dvojkolí při zvedání vozidla slouží spona.
