Rám podvozku 8 - 833

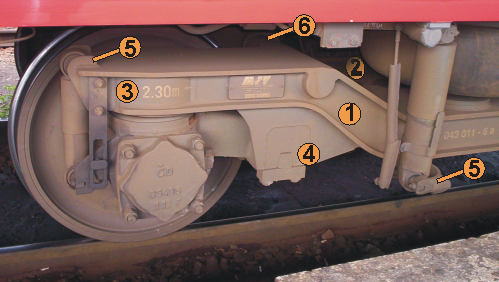

Rám podvozku je svařen ze skříňových profilů. Vlastní konstrukce je složena ze dvou podélníků 1 ve střední části snížených pro umístění vzduchových pružin a jednoho příčníku 2. Tato konstrukce tvoří tvar písmene H.

V podélnících jsou vytvořeny dutiny 3 s vedením určené pro pružiny prvotního vypružení. Součástí podélníků je rovněž uložení silentbloku pro kyvné rameno vedení dvojkolí 4, držáky svislých tlumičů 5, trubkové nosníky brzdy 6 a ve snížené části lůžka pro připojení přídavných pružin vzduchového vypružení.

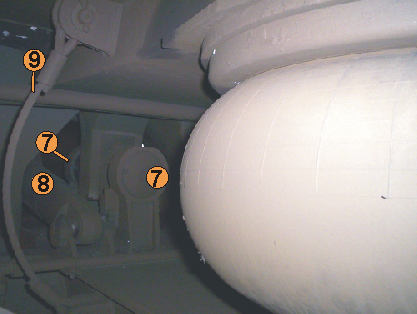

Na příčníku jsou konzoly pro připojení podélného táhla vedení podvozku, příčné narážky 7, podélné narážky, držáky příčných tlumičů 8, lůžka pro uchycení lan nouzového zavěšení podvozku 9 a lůžka záchytky podélného táhla.

Na nosnících brzdy jsou umístěny konzoly pro zavěšení kotoučových brzdových jednotek, konzoly pro uchycení ventilů DAKo N8 a konzola krabicové rozvodky.
